Dalam dunia pengolahan batu, Gergaji Jembatan 5 Sumbu berdiri sebagai sebuah inovasi luar biasa, menawarkan presisi dan keserbagunaan yang tak tertandingi dalam memotong berbagai jenis batu. Sebagai pemasok terkemuka Gergaji Jembatan 5 Sumbu, saya sering ditanya tentang bagaimana mesin ini mencapai pergerakan 5 sumbu. Dalam postingan blog ini, saya akan mempelajari detail teknis dan mekanisme yang memungkinkan Gergaji Jembatan 5 Sumbu melakukan pengoperasiannya yang kompleks dan presisi.
Memahami Dasar-Dasar Gerakan 5 Sumbu
Sebelum kita menjelajahi bagaimana Gergaji Jembatan 5 Sumbu menghasilkan gerakan 5 sumbu, penting untuk memahami apa arti gerakan 5 sumbu. Pada Gergaji Jembatan 5 Sumbu, kelima sumbu mengacu pada tiga sumbu linier (X, Y, dan Z) dan dua sumbu rotasi (A dan C). Sumbu linier memungkinkan gergaji bergerak dalam garis lurus sepanjang (sumbu X), lebar (sumbu Y), dan tinggi (sumbu Z) area kerja. Sumbu rotasi, sebaliknya, memungkinkan mata gergaji untuk miring (sumbu A) dan berputar (sumbu C), memberikan kemampuan untuk memotong pada berbagai sudut dan membuat bentuk yang kompleks.
Sumbu Linier: X, Y, dan Z
Sumbu X, Y, dan Z merupakan landasan pergerakan Gergaji Jembatan 5 Sumbu. Sumbu ini biasanya digerakkan oleh pemandu linier dan sekrup bola presisi tinggi.
X - Gerakan Sumbu
Sumbu X bertanggung jawab atas pergerakan jembatan sepanjang meja kerja. Motor servo yang kuat dihubungkan ke sekrup bola, yang mengubah gerakan rotasi motor menjadi gerakan linier. Saat motor berputar, sekrup bola menggerakkan jembatan sepanjang pemandu linier, memungkinkan gergaji bergerak dengan lancar dan akurat sepanjang sumbu X. Gerakan ini penting untuk membuat potongan lurus dan panjang pada lempengan batu besar.
Y - Gerakan Sumbu
Sumbu Y mengontrol pergerakan kepala pemotong sepanjang lebar meja kerja. Mirip dengan sumbu X, motor servo dan sistem sekrup bola digunakan untuk menggerakkan kepala pemotongan sepanjang pemandu linier. Pergerakan sumbu Y memungkinkan gergaji melakukan pemotongan silang dan memposisikan mata pisau tepat pada lempengan batu.
Z - Gerakan Sumbu
Sumbu Z bertanggung jawab atas pergerakan vertikal kepala pemotongan. Sumbu ini memungkinkan mata gergaji bergerak ke atas dan ke bawah, mengontrol kedalaman pemotongan. Motor servo dan mekanisme sekrup bola juga digunakan untuk pergerakan sumbu Z. Kemampuan untuk mengatur sumbu Z secara tepat sangat penting untuk mencapai kedalaman pemotongan yang akurat, terutama saat mengerjakan dengan ketebalan batu yang berbeda.
Sumbu Rotasi: A dan C
Sumbu A dan C inilah yang membedakan Gergaji Jembatan 5 Sumbu dengan gergaji tradisional, karena memungkinkan pemotongan yang rumit dan bersudut.
A - Gerakan Sumbu
Sumbu A memungkinkan mata gergaji dimiringkan. Hal ini dicapai melalui aktuator putar khusus atau sistem roda gigi yang digerakkan servo. Aktuator atau sistem roda gigi dirancang untuk memutar mata gergaji pada sumbu horizontal, memungkinkannya memotong pada sudut yang berbeda. Misalnya, saat memotong bevel atau talang pada tepi lempengan batu, pergerakan sumbu A sangat penting. Sumbu A biasanya dapat memutar mata gergaji hingga 45 derajat atau lebih, bergantung pada desain mesin.
C - Gerakan Sumbu
Sumbu C memungkinkan mata gergaji berputar pada sumbu vertikal. Mirip dengan sumbu A, mekanisme penggerak servo digunakan untuk mengontrol putaran mata gergaji. Gerakan sumbu C penting untuk membuat potongan melingkar, busur, dan bentuk lengkung lainnya. Dengan menggabungkan gerakan sumbu C dengan gerakan linier dan sumbu A, Gergaji Jembatan 5 Sumbu dapat menciptakan bentuk batu yang sangat kompleks dan presisi.
Sistem Kontrol
Sistem kendali Gergaji Jembatan 5 Sumbu adalah otak yang mengkoordinasikan semua gerakan sumbu. Gergaji Jembatan 5 Sumbu Modern dilengkapi dengan sistem CNC (Kontrol Numerik Komputer) yang canggih. Sistem ini menggunakan perangkat lunak untuk mengubah file desain menjadi instruksi yang dapat dibaca mesin.
Sistem CNC menerima masukan dari operator, yang dapat memprogram jalur pemotongan, sudut, dan kedalaman yang diinginkan. Sistem kemudian menghitung gerakan yang diperlukan untuk setiap sumbu dan mengirimkan sinyal ke motor servo untuk menjalankan operasi yang diprogram. Sistem kendali juga memantau posisi dan pergerakan setiap sumbu secara real - time, memastikan akurasi dan kemampuan pengulangan yang tinggi.
Fitur Keamanan dan Presisi
Untuk menjamin keamanan dan presisi dari 5 Axis Bridge Saw, beberapa fitur dimasukkan ke dalam desain.
Sakelar Batas
Sakelar batas dipasang di ujung setiap sumbu untuk mencegah alat berat bergerak melampaui jangkauan pengoperasian amannya. Ketika gergaji mencapai batas sumbu, saklar batas mengirimkan sinyal ke sistem kontrol, yang menghentikan pergerakan sumbu untuk menghindari kerusakan pada mesin.
Pembuat enkode
Encoder digunakan untuk memberikan umpan balik pada posisi dan pergerakan setiap sumbu. Mereka mengukur putaran motor servo dan sekrup bola dan mengirimkan informasi ini kembali ke sistem kontrol. Sistem kontrol menggunakan umpan balik ini untuk menyesuaikan pergerakan sumbu dan memastikan penentuan posisi yang akurat.
Sensor Anti Tabrakan
Sensor anti tabrakan dipasang pada kepala pemotongan dan bagian mesin bergerak lainnya. Sensor ini mendeteksi potensi benturan dengan lempengan batu atau benda lain di area kerja. Jika terdeteksi adanya tabrakan, sistem kendali segera menghentikan pergerakan mesin untuk mencegah kerusakan.
Aplikasi Gergaji Jembatan 5 Sumbu
Kemampuan Gergaji Jembatan 5 Sumbu untuk mencapai pergerakan 5 sumbu menjadikannya cocok untuk berbagai aplikasi di industri pengolahan batu.
Fabrikasi Meja
Dalam fabrikasi meja, Gergaji Jembatan 5 Sumbu digunakan untuk memotong dan membentuk meja granit, marmer, dan kuarsa. Mesin ini dapat membuat potongan yang presisi untuk bak cuci, kompor tanam, dan perlengkapan lainnya, serta tepi yang miring dan membulat.
Batu Arsitektur
Untuk arsitektur batu, Gergaji Jembatan 5 Sumbu dapat digunakan untuk membuat bentuk dan desain kompleks untuk fasad bangunan, kolom, dan elemen dekoratif. Kemampuan membuat potongan miring dan melengkung memungkinkan terciptanya struktur batu yang unik dan rumit.
Produksi Monumen dan Peringatan
Dalam industri monumen dan tugu peringatan, Gergaji Jembatan 5 Sumbu digunakan untuk memotong dan mengukir batu nisan, plakat, dan benda peringatan lainnya. Mesin tersebut dapat membuat detail tulisan, desain, dan pahatan pada permukaan batu dengan presisi tinggi.
Gergaji Jembatan 5 Sumbu Perusahaan Kami
Sebagai pemasok Gergaji Jembatan 5 Sumbu, kami bangga menawarkan mesin berkualitas tinggi yang dirancang untuk memenuhi kebutuhan pelanggan kami. Gergaji Jembatan 5 Sumbu kami dilengkapi dengan teknologi dan fitur terkini, memastikan kinerja andal dan hasil pemotongan luar biasa.
Kami menawarkan berbagai model untuk memenuhi kebutuhan produksi dan anggaran yang berbeda. Baik Anda pembuat batu skala kecil atau produsen industri skala besar, kami memiliki Gergaji Jembatan 5 Sumbu yang tepat untuk Anda. Mesin kami juga didukung oleh tim teknisi berpengalaman yang dapat memberikan instalasi, pelatihan, dan dukungan purna jual.

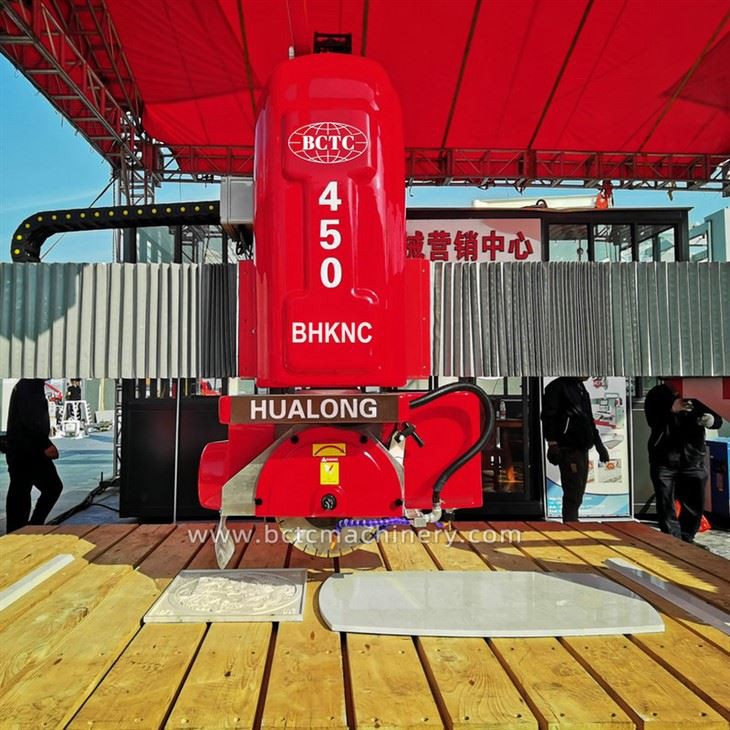

Jika Anda tertarik untuk mempelajari lebih lanjut tentang kamiMesin Pemotong Gergaji Jembatan,Granit Gergaji Jembatan, atauGergaji Jembatan Monoblok, atau jika Anda memiliki pertanyaan tentang bagaimana Gergaji Jembatan 5 Sumbu dapat bermanfaat bagi bisnis Anda, jangan ragu untuk menghubungi kami. Kami hadir untuk membantu Anda menemukan solusi terbaik untuk kebutuhan pengolahan batu Anda.
Kesimpulan
Gergaji Jembatan 5 Sumbu adalah mesin luar biasa yang menggabungkan teknologi dan teknik canggih untuk mencapai pergerakan 5 sumbu. Dengan memahami mekanisme di balik sumbu linier dan rotasi, serta peran sistem kontrol dan fitur keselamatan, kita dapat menghargai presisi dan keserbagunaan alat berat ini. Baik Anda bergerak di bidang fabrikasi meja, pembuatan batu arsitektur, atau industri produksi monumen, Gergaji Jembatan 5 Sumbu dapat meningkatkan produktivitas dan kualitas produk Anda secara signifikan.
Jika Anda mempertimbangkan untuk berinvestasi pada Gergaji Jembatan 5 Sumbu, kami menganjurkan Anda untuk menghubungi kami untuk informasi lebih lanjut. Tim ahli kami akan dengan senang hati mendiskusikan kebutuhan spesifik Anda dan membantu Anda memilih mesin yang tepat untuk bisnis Anda.
