Mesin Pemotong Tambang Batu

BCTC B2QYKZ - Mesin Pemotong Tambang Pisau Ganda Magnet Permanen, cocok untuk tambang terbuka granit, marmer, dan kuarsa.

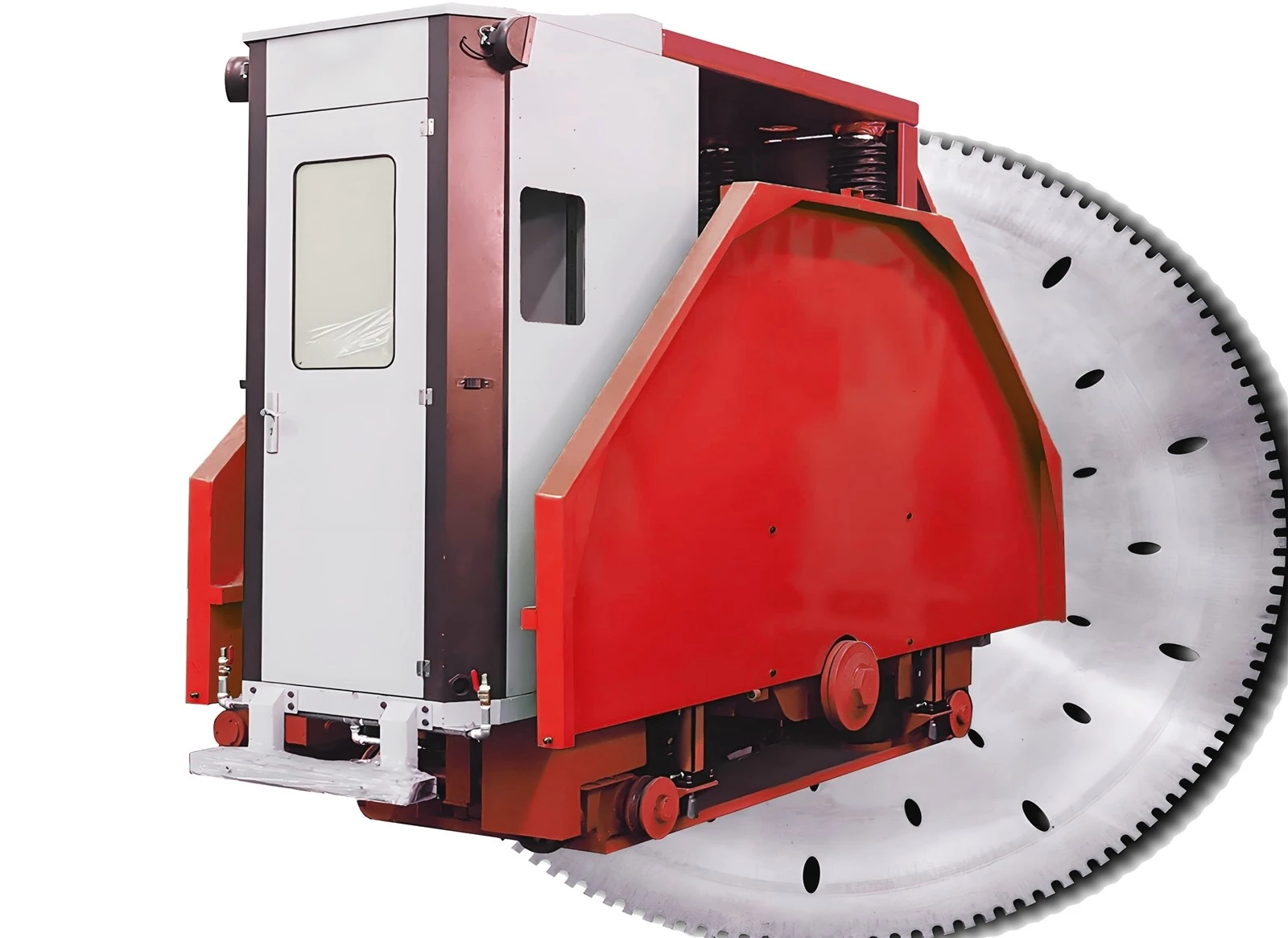

Mesin Pemotong Tambang Batu BCTC B2QYKZ

Yang sebenarnya dijual oleh tambang adalah balok batu jadi, bukan batu. Untuk setiap meter kubik batu pecah yang diturunkan dari tambang, Anda sudah memperhitungkan biaya pengeboran, pengupasan, dan transportasi. Hal yang sama berlaku untuk pemotong batu yang dipasang di jalur; geometri batu ditentukan saat masih tegak. BCTC B2QYKZ adalah Mesin Pemotong Tambang Batu berbilah ganda magnet permanen yang cocok untuk penambangan granit, marmer, dan kuarsa lubang terbuka, dilengkapi dengan bilah berlian 3600–4800 mm, yang mampu memotong sisi dan bawah sepanjang lintasan yang sama.

Hubungi sekarang

Akurasi penampang tergantung pada pengendalian lintasan pemotongan

1️⃣ Prinsip Kerja Peralatan

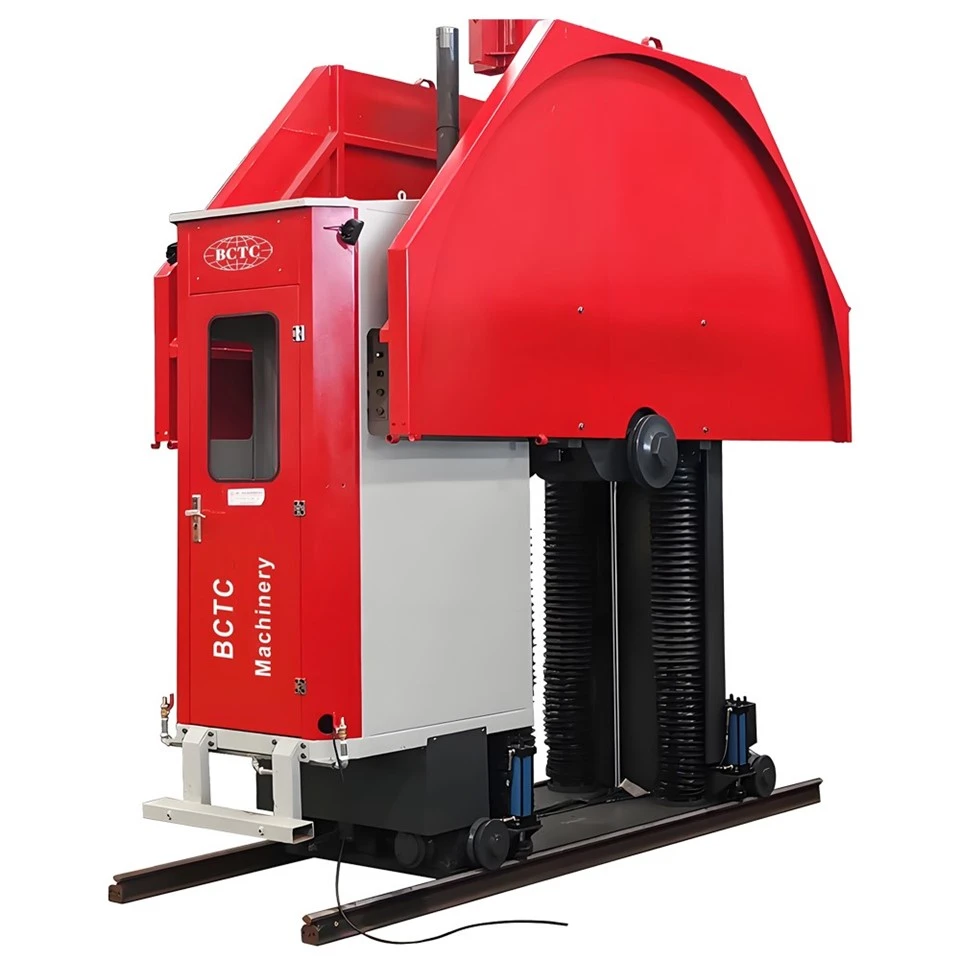

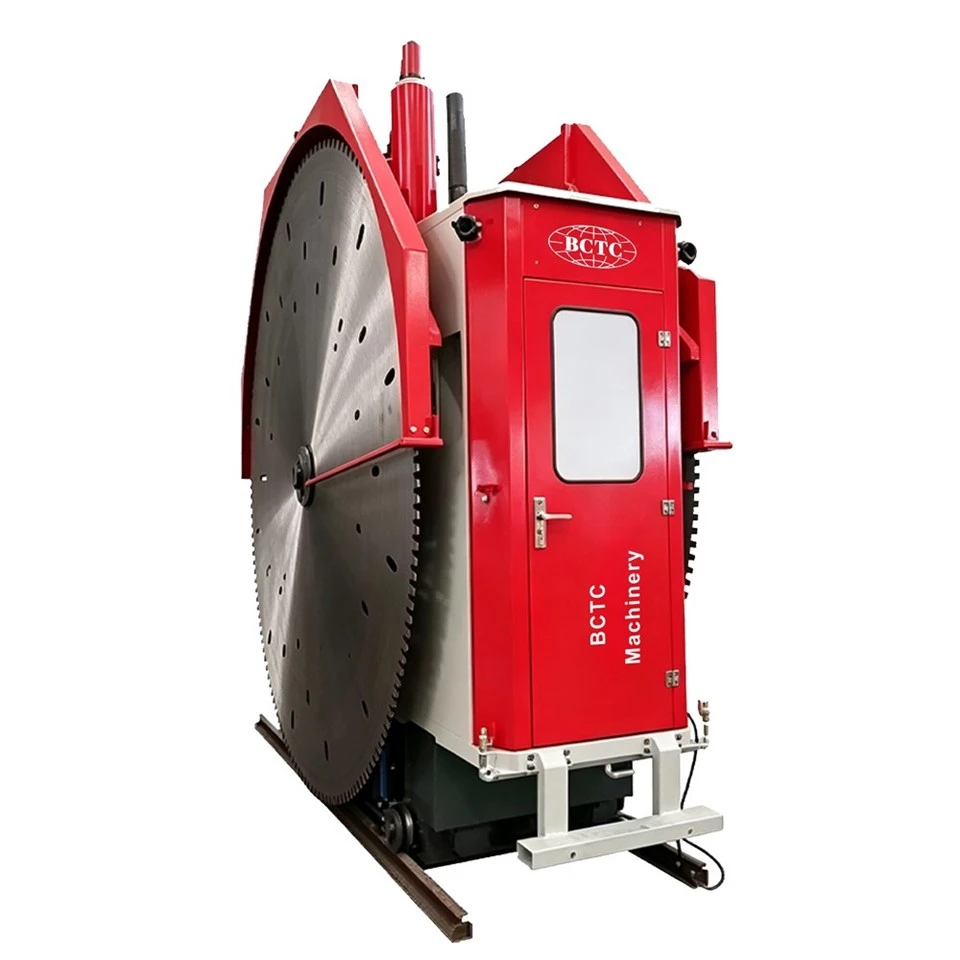

Mesin Pemotong Tambang Batu yang Dipasang di Track B2QYKZ dipasang pada rel pemandu yang telah dipasang sebelumnya. Bilah ganda mengumpan secara linier di sepanjang rel. Kedalaman, lebar, dan arah pemotongan semuanya diatur pada panel kontrol 7 inci.

2️⃣ Motor Sinkron Magnet Permanen

Mesin merasakan kekerasan batu dengan memantau arus dan secara otomatis menyesuaikan kecepatan. Ini melambat ketika menghadapi batu keras dan mempercepat ketika menghadapi batu lunak, mencegah kemacetan pisau.

3️⃣ Proses Pemotongan

Peralatan ini terutama melakukan pemotongan vertikal memanjang, memotong batu mentah menjadi potongan-potongan di sepanjang rel dengan permukaan potongan yang halus. Pemotongan bagian bawah diselesaikan dengan gergaji kawat berlian atau peralatan pengeboran horizontal.

4️⃣ Keunggulan Dibandingkan Penambangan Tradisional

Penambangan peledakan/irisan tradisional:Mengandalkan sambungan batuan untuk penilaian, penampang tidak dapat dikendalikan, produk jadi rentan terhadap ketidakteraturan, dan batu sering kali diturunkan kualitasnya dan nilainya berkurang.

Solusi pemotongan jalur:Arah dan kedalaman potongan vertikal dapat diatur secara manual, sehingga menghasilkan bentuk blok mentah yang presisi dan persegi, dengan harga per blok utuh.

Ganda pemotongan sinkron blade, kontrol patokan terpadu ukuran blok

✅ Struktur spindel bersama bilah ganda:Dua bilah berbagi satu poros. Jarak bilah telah diatur sebelumnya sesuai dengan lebar balok. Satu umpan menghasilkan dua strip samping yang panjang, sehingga meningkatkan efisiensi produksi lebih dari 10%. Peralatan tersebut bergerak secara linier di sepanjang rel pemandu yang telah dipasang sebelumnya, menggunakan rel sebagai patokan terpadu untuk memastikan akurasi pemotongan vertikal dan menghilangkan penyimpangan dimensi yang disebabkan oleh beberapa operasi penjepitan.

✅ Efisiensi keluaran yang lebih tinggi:Dibandingkan dengan pemotongan muka demi muka dengan bilah tunggal, proses pemotongan komposit sisi atas meningkatkan efisiensi pemotongan lebih dari 40%, secara signifikan mengurangi masalah hilangnya sudut pada blok dan menghindari kerugian pengiriman karena dimensi yang tidak sesuai.

✅ Pengaturan kecepatan stepless adaptif tipe batuan:Spindel mendukung penyesuaian kecepatan stepless. Konverter frekuensi mengidentifikasi kekerasan batu melalui pemantauan arus dan dapat secara fleksibel menyesuaikan dalam rentang kecepatan tertentu, menghemat energi 10%~20% lebih banyak daripada motor asinkron biasa. Sangat cocok untuk berbagai batu seperti granit, marmer, dan kuarsa.

Dirancang khusus untuk lingkungan kerja di luar ruangan

🔆Struktur yang diperkuat dan tata letak yang sederhana

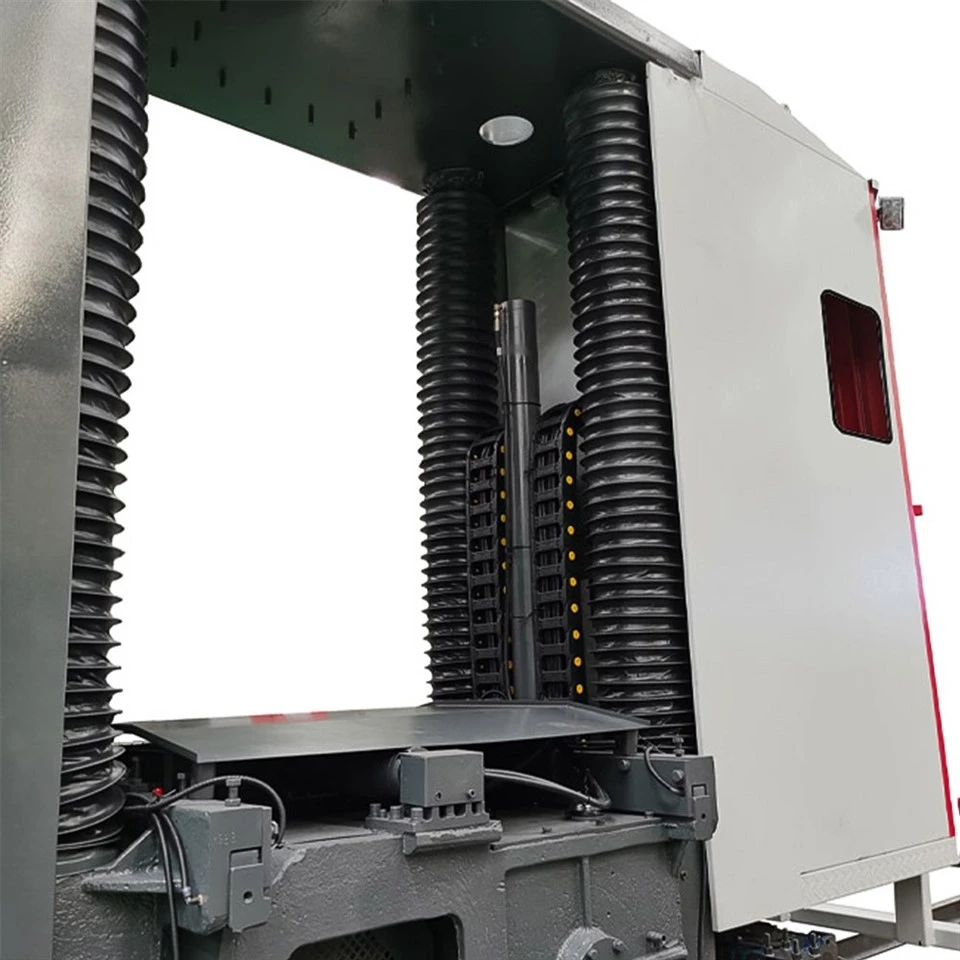

Kekakuan dan daya tahan keseluruhan yang tinggi. Semua komponen mudah diakses untuk pemeliharaan operator. Penggerak langsung empat sumbu menggantikan sabuk V tradisional, menghindari masalah yang disebabkan oleh variasi ketegangan sabuk.

✨Masukan tegangan lebar

Mendukung rentang tegangan pengenal AC tiga fase 440V ke bawah. Komponen kelistrikan dikonfigurasikan untuk kondisi kerja yang keras seperti debu tambang dan voltase tidak stabil. Komponen utama menggunakan merek seperti Siemens.

🌟Beban kerja yang didukung jalan:

Berat total seri ini adalah 7000–12000kg (tergantung modelnya). Jalur ini dapat diperluas seiring kemajuan permukaan kerja, sehingga memungkinkan penambangan lapis demi lapis.

Fitur Peningkatan Opsional

Motor Penggerak Utama Frekuensi Variabel Magnet Permanen Opsional

Hemat energi 25%~35%
Torsi stabil
Pengaturan kecepatan konversi frekuensi tanpa langkah

Stone Quarry Cutting Machine Application

Sistem Pemotongan Cerdas AI Sepenuhnya Otomatis Opsional (Opsi Cerdas Inti)

Penurunan bilah otomatis AI + pemotongan pengumpanan bilah otomatis
Perlindungan adaptif cerdas yang berlebihan
Fungsi kendali jarak jauh awan

Proses Pemotongan

Persiapan Meja Kerja

Tentukan ukuran dan tata letak blok.

Instalasi Rel

Pasang dan sejajarkan-rel tugas berat, sesuai dengan rute perjalanan.

Penempatan Peralatan

Tempatkan mesin pada rel, sejajar dengan garis yang ditandai.

Pemotongan Berlapis Membujur

Bilah ganda mengumpan lapis demi lapis di sepanjang rel, memotong hingga kedalaman yang diinginkan.

Pemisahan Bawah

Gunakan gergaji kawat berlian untuk menyelesaikan potongan bawah horizontal, pisahkan balok dari batu induk.

Penanganan Blok

Angkat balok dan pindahkan ke area pemrosesan.

Spesifikasi Teknis

Barang	Satuan	B2QYKZ-3600	B2QYKZ-4200	B2QYKZ-4600	B2QYKZ-4800
Diameter bilah	mm	3600	4200	4600	4800
Maks. kedalaman pemotongan	mm	1500	1800	2000	2100
Lebar pemotongan, Tipe A	mm	1360–1960	1950–2550	1950–2550	1950–2550
Lebar pemotongan, Tipe B	mm	1500–2100	-	-	-
Lebar pemotongan, Tipe C	mm	2300–2900
Lebar pemotongan, Tipe D	mm	2700–3300	2600–3300	2600–3300	2600–3300
Kekuatan motor utama	kw	72×2		80×2
Kekuatan motor pompa	kw	4
Kekuatan motor penggerak silang	kw	1.5×2
Kekuatan kotor	kw	151		167
Dimensi keseluruhan (P×L×T)	mm	3900×1600×2900	4500×1950×3500	4700×1950×3700	4900×1950×3700
Berat kotor	kg	7000–9000	8000–11000	9000–12000	9000–12000

Inti dari pemotongan balok batu terletak pada kecepatan linier ujung tombak mata gergaji, bukan kecepatan motor spindel.

Mata gergaji berdiameter 3600 mm memiliki lingkar ujung tajam kira-kira 11,3 meter. Pada kecepatan spindel 200 rpm, kecepatan linier dapat mencapai 37,68 m/s, yang termasuk dalam kisaran yang berlaku untuk mata gergaji berlian granit. Jenis kondisi pemotongan kecepatan rendah, torsi tinggi, dan tugas berat ini merupakan keunggulan motor sinkron magnet permanen. Seri BCTC B2QYKZ, dari Ningde, merek terkemuka di Tiongkok, menawarkan rentang kecepatan 200–1400 rpm, secara otomatis menyesuaikan kecepatan umpan pemotongan untuk melindungi mata gergaji dan mencapai penghematan energi 10%–20% dibandingkan motor asinkron biasa.

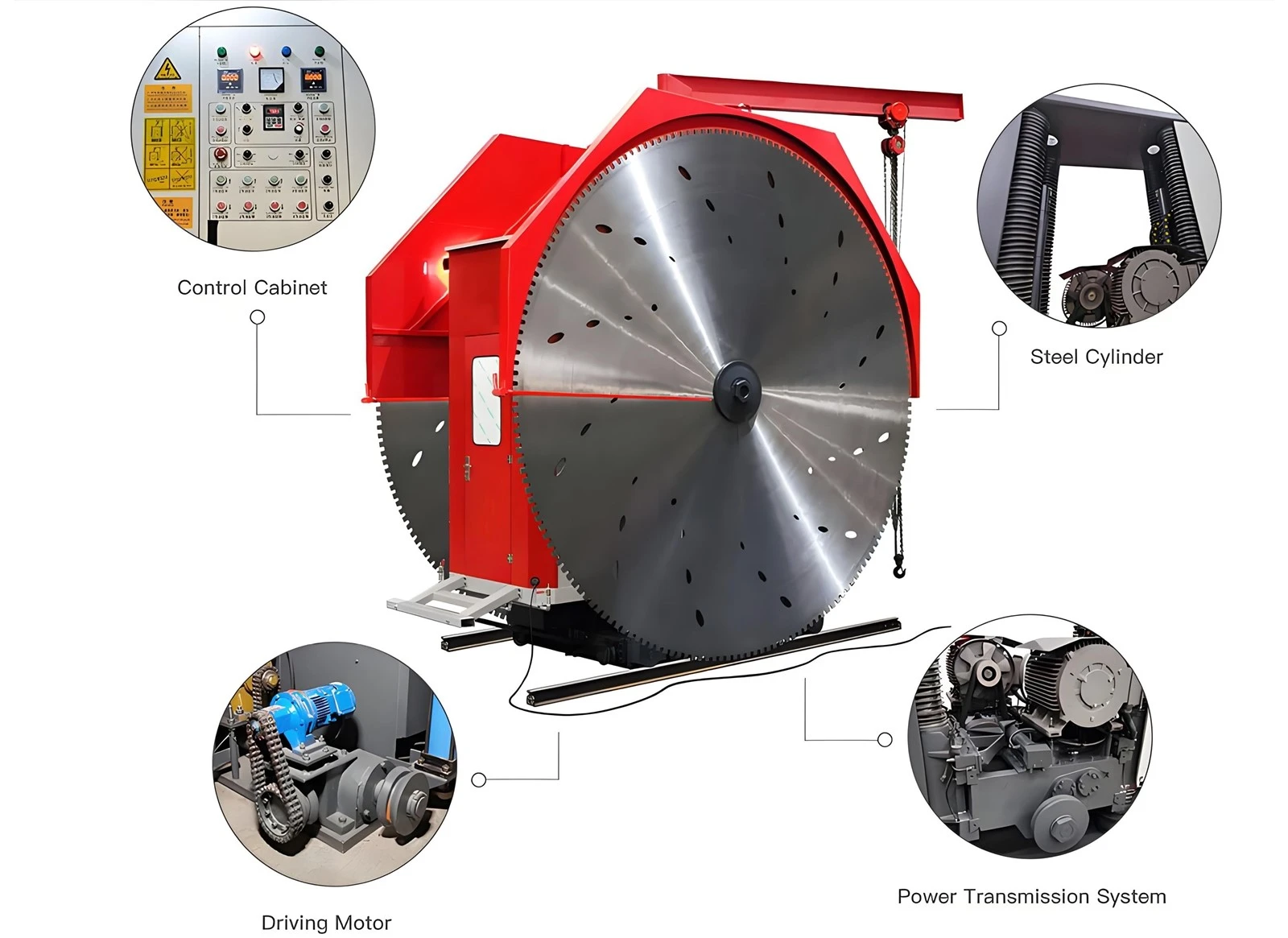

Konfigurasi Mesin

Sertifikasi dan Kustomisasi

Peralatan ini bersertifikat CE dan diproduksi sesuai dengan sistem mutu ISO 9001; rakitan bilah akan disesuaikan dengan lebar batu Anda.

Inspeksi dan Komisioning Pabrik

Pengujian operasional dilakukan sebelum pengiriman. Selama commissioning, kalibrasi rel pemandu dan dukungan pemotongan pertama disediakan, serta pelatihan operator.

Suku Cadang dan Diagnostik

Bilah dan suku cadang disediakan, dan sistem diagnostik jarak jauh tersedia untuk mendiagnosis kesalahan.

Layanan Opsional

Rencana pemotongan dapat ditinjau berdasarkan permintaan, dan solusi khusus dapat dikembangkan.

Harap berikan dimensi meja kerja Anda, lebar batu yang Anda jual, dan jenis batu yang Anda proses. Kami kemudian akan merekomendasikan peralatan Mesin Pemotong Tambang Batu yang sesuai.
